RBR和TwisterBand電纜工程拖鏈解決方案

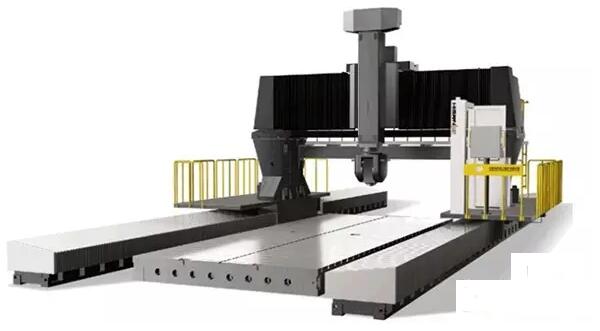

      電纜工程拖鏈如果在比較復雜的應用環境就需要提供一個合理的，長期穩定的解決方案：五軸龍門加工中心，在其滑枕的前端，需要加裝一個五軸頭，可以繞Z軸進行旋轉。旋轉角度一般從360°到720°，甚至更大。從滑枕頂部到五軸頭，需要通過一些電纜及潤滑油管進行連接，以支持五軸頭進行工作。

      目前，這些電纜及管路普遍被直接連接到五軸頭上，依賴電纜及管路自身的抗扭能力進行工作。這種解決方案，在720°甚至更大的旋轉角度下，變得非常不可靠。

 ①RBR雙向彎曲拖鏈系統

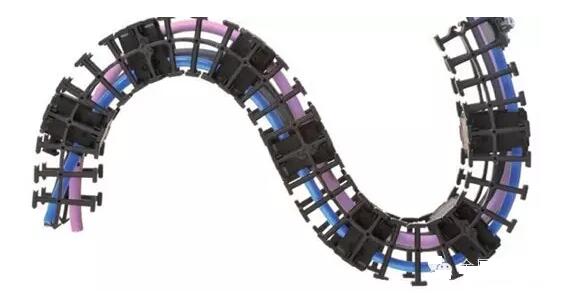

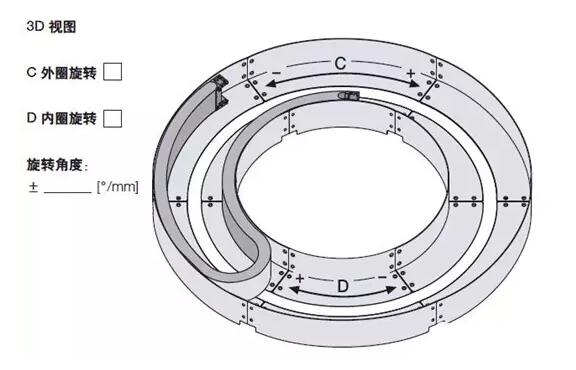

      RBR拖鏈系統，利用一根拖鏈的雙向彎曲特性，將電纜及管路內置于拖鏈內，再配以合適的金屬導槽，可以實現0-360°的旋轉運動。

      若將兩套RBR拖鏈組合運用，則可以實現0-720°的旋轉運動。

②TwisterBand拖鏈系統

      TwisterBand可以在極小的空間內，繞中心軸旋轉20圈，實現0-7000°的旋轉應用。

      TwisterBand很緊湊，模塊化，自重很輕且易于裝填。旋轉速度最大可以達到360°/s，并具有低磨損且低維修的特性。
